SMT貼片加工的PCB光板，在過爐過程中（無焊膏），焊盤的顏色會變?yōu)樯铧S色。

2024-02-13 20:08:29 作者：SMT貼片加工

SMT貼片加工的PCB光板，在過爐過程中（無焊膏），焊盤的顏色會變?yōu)樯铧S色。

在進行噴錫板過爐時，發現噴錫焊盤面沒有匯聚錫的平整區域出現了黃色變化，如圖8-26所示。這一黃色層可以通過用力擦拭橡皮來清除，可以觀察到錫面，并且使用烙鐵也可以輕松焊接。

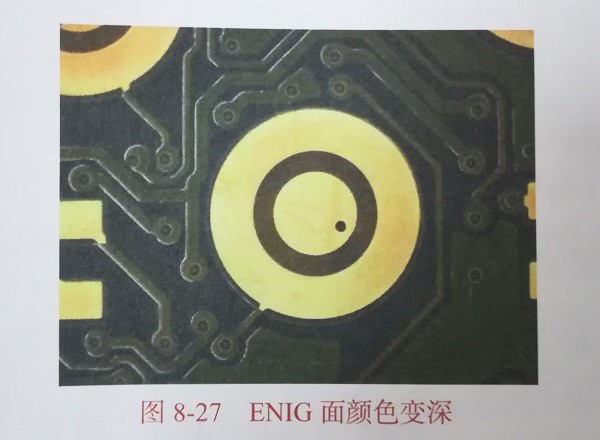

       ENIG板經過加熱處理后，按鍵盤上的ENIG區域會發生變色。這些變色區域在加熱處理之前與未變色的區域有明顯的色差，不是亮麗的顏色，而是有一些發霧的效果，就像圖8-27中所展示的一樣。這種變色層可以使用橡皮擦拭掉。

       這兩種板不僅表面處理方式不同，而且生產廠家也不一樣，但它們具有共同的特點。這種現象通常與PCB制程有關，即SMT貼片PCB光板表面處理后沒有徹底清理干凈，留下了一些機物殘留物。建議使用離子污染度測量設備來測試進料的離子污染度，或者借助高倍顯微鏡（40-100倍）觀察焊盤表面的狀態——是否明亮和均勻。這是因?yàn)檎麄€(gè)變色焊盤的初始狀態都變得模糊。一般情況下，這種情況并不會對材料的可鍛性產生影響。
